Inspection de cuve sprinkler : conformité APSAD sans arrêt de production
Assurez la conformité de vos installations sans vidange et sans arrêt de production grâce à l'inspection par drone.
L'inspection subaquatique de vos réservoirs incendie est un pilier de votre sécurité. Visi'eau Drone intervient pour contrôler vos réservoirs sprinkler, protégeant ainsi vos actifs et vos flux de revenus sans perturber votre exploitation.
Pourquoi l'inspection de vos cuves sprinkler est un enjeu critique ?
La maintenance des systèmes de protection incendie et des cuves d'eau de process impose souvent un arbitrage difficile entre sécurité et productivité. Les méthodes traditionnelles, obligeant à la vidange complète du réservoir, exposent l'industriel à des coûts cachés et à une vulnérabilité accrue.
Face aux exigences réglementaires (APSAD R1, NFPA 25, NF EN 12845), les industriels doivent relever trois défis majeurs lors du contrôle de leurs réservoirs :
Conformité réglementaire stricte
Assurer la validité des contrats d'assurance par des audits réguliers des réservoirs d'eau incendie.
Risques de sécurité humaine
Éviter l'intervention de plongeurs ou de techniciens en espaces confinés pour réduire les risques d'accidents (RSE).
Coûts opérationnels élevés
Supprimer les coûts liés à la perte de milliers de m³ d'eau et à l'arrêt de la production.
Notre solution : L'inspection subaquatique de réservoir sans vidange
La maintenance des systèmes de protection incendie a longtemps été prisonnière d'un dilemme coûteux : pour vérifier la fiabilité d'une cuve sprinkler, il fallait la vider. Cette méthode, héritée du siècle dernier, représente aujourd'hui une hérésie économique et opérationnelle pour tout site industriel moderne. Vidanger un réservoir de 500 ou 1000 m³ impose un arrêt de la protection incendie, nécessitant la mise en place de mesures compensatoires lourdes (rondes de sécurité, arrêt de production) et coûteuses. De plus, la vidange expose la structure du réservoir à des stress mécaniques violents : la variation brutale de pression peut provoquer l'effondrement des toitures, la fissuration des radiers en béton ou le décollement des liners d'étanchéité.
Au-delà du risque structurel, l'impact financier est double : le coût de l'eau perdue et le coût de l'arrêt d'exploitation. Dans un contexte de tension sur la ressource hydrique et de maximisation des flux logistiques, l'industrie ne peut plus se permettre de gaspiller des milliers de mètres cubes d'eau potable ni de paralyser son outil de travail pour une simple inspection visuelle. L'inspection traditionnelle est une contrainte ; l'inspection moderne doit être une solution de continuité.
Que révèle réellement l'œil électronique du drone que l'inspection humaine ne voit pas ?

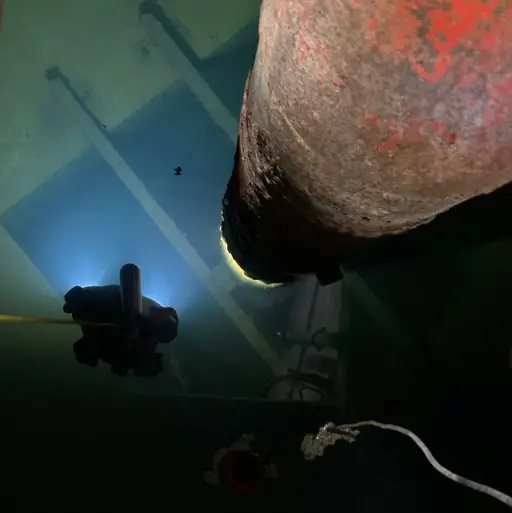

L'inspection visuelle depuis la trappe de visite (souvent située à 10 mètres de haut, dans l'obscurité) est notoirement insuffisante et dangereuse. Elle ne permet pas de voir ce qui se passe sous la surface ni d'examiner le fond de la bâche à eau incendie. À l'inverse, l'inspection subaquatique par ROV (Remotely Operated Vehicle) offre un diagnostic de précision chirurgicale. Grâce à des éclairages LED puissants (plusieurs milliers de lumens) et des caméras Haute Définition, le drone agit comme un microscope mobile.
Il permet de détecter des pathologies invisibles à l'œil nu :

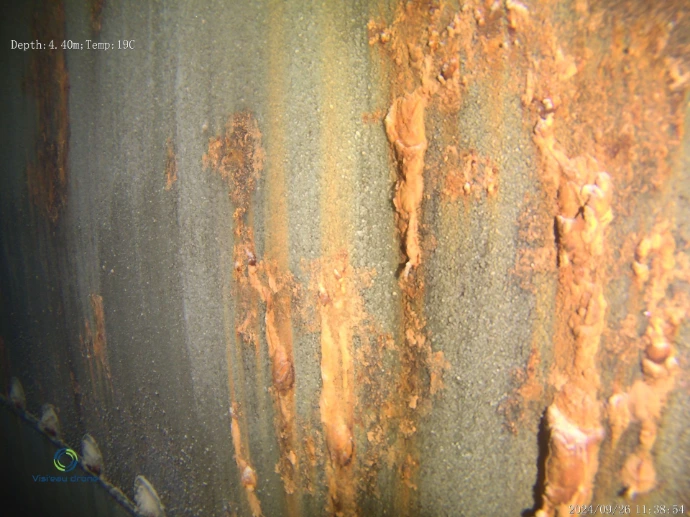

Corrosion par piqûres (Pitting) : Détection des débuts d'attaques bactériennes (MIC) sous les boursouflures de peinture.
État des liners : Repérage de micro-déchirures ou de décollements aux jonctions.

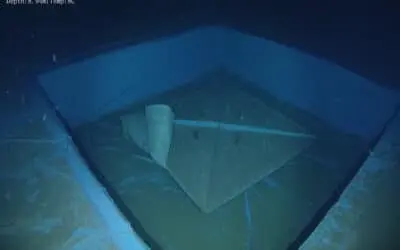

Sédimentation : Mesure précise de l'épaisseur du lit de boues au fond du réservoir, permettant d'évaluer le risque d'aspiration par les pompes.

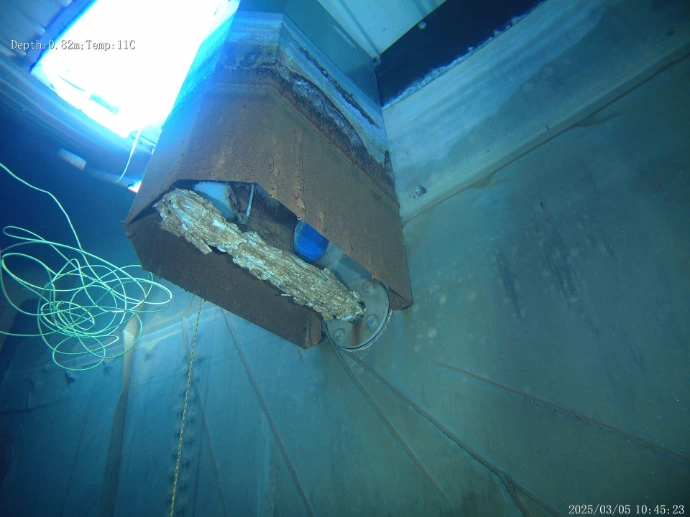

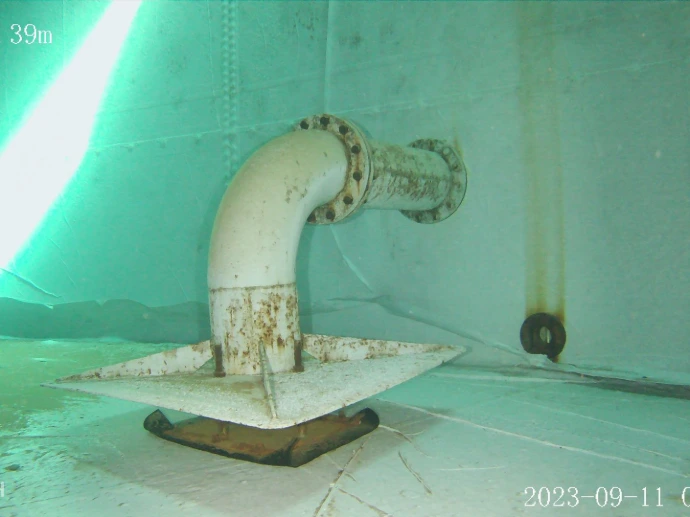

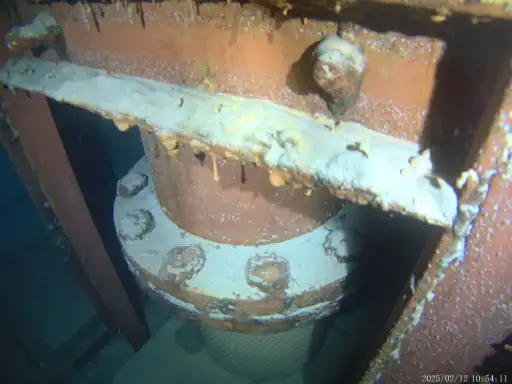

Équipements internes : Contrôle de l'état des crépines d'aspiration, des volutes anti-vortex et des clapets de pied. Ce niveau de détail permet de passer d'une maintenance corrective (réparer quand ça fuit) à une maintenance prédictive (intervenir avant la dégradation critique).
Comment nos robots subaquatiques garantissent-ils une acquisition de données fiable ?

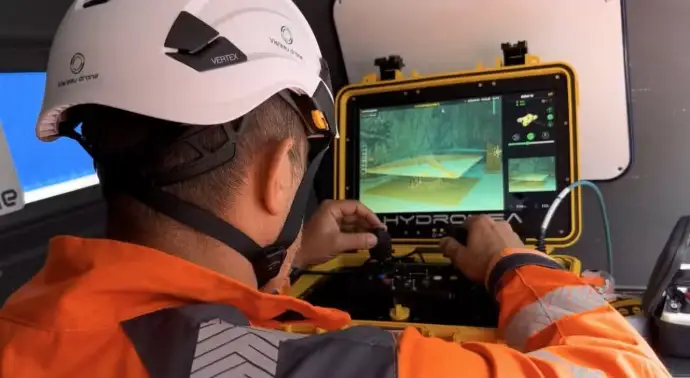

Visi'eau Drone ne se contente pas de plonger une caméra au bout d'un câble. Nous déployons des vecteurs robotisés de dernière génération, spécifiquement conçus pour l'inspection industrielle en milieu confiné. Nos drones aquatiques sont des concentrés de technologie embarquée, pilotés par des techniciens certifiés depuis une station de contrôle en surface. Ces robots sont équipés de propulseurs vectoriels leur permettant une stabilisation parfaite dans l'eau, indispensable pour obtenir des images nettes et exploitables, même en présence de légers courants de convection.
L'équipement standard inclut des caméras 4K avec zoom optique pour inspecter les détails (comme les boulonneries ou les soudures), des jauges de profondeur et des compas pour localiser précisément les défauts. Pour les environnements à forte turbidité, nous pouvons équiper nos vecteurs de sonars acoustiques permettant de "voir" à travers l'eau trouble.
L'ensemble de l'opération est enregistré en temps réel. Cette technologie non invasive garantit qu'aucun dommage n'est causé au revêtement de la cuve sprinkler (liner ou peinture époxy), contrairement aux interventions de plongeurs scaphandriers qui peuvent involontairement abîmer l'étanchéité avec leurs équipements lourds.
Comment maintenir votre protection incendie active à 100% durant l'intervention ?
L'argument décisif pour les Directeurs de Site et les Responsables de Production est la continuité de service. Dans l'industrie moderne (Logistique, Automobile, Pharma, Agroalimentaire), chaque minute d'arrêt de production se chiffre en milliers d'euros.
L'inspection par drone se réalise en charge, c'est-à-dire sur un réservoir plein et opérationnel. À aucun moment le niveau d'eau ne baisse en dessous du seuil critique, et à aucun moment les vannes d'aspiration ne sont fermées.
Si un départ de feu réel survient pendant notre inspection, le protocole est simple et immédiat : le pilote rappelle le drone en quelques secondes, et le système sprinkler peut s'activer instantanément à pleine puissance. Il n'y a aucune indisponibilité de la "Source B".
Cette transparence opérationnelle permet de planifier les inspections n'importe quand dans l'année, sans attendre les arrêts techniques annuels d'usine. Vous transformez une contrainte lourde en une opération de maintenance transparente, invisible pour votre production, mais visible pour votre conformité.
Nos prestations d'inspection et contrôle de cuve
Nous adaptons nos prestations à la criticité de vos besoins, du simple contrôle visuel à l'audit complet de votre réserve d'eau incendie.
Que vous ayez besoin d'un contrôle réglementaire rapide ou d'une analyse exhaustive de l'état de vos actifs, nos prestations sont conçues pour s'adapter parfaitement à vos exigences.
Inspection simple
Objectif : Vérification des 3 points de contrôle obligatoires (crépine, vidange, trop-plein). Cette opération fournit une évaluation de l'état général de votre cuve sprinkler et assure une conformité réglementaire essentielle.
Durée : Entre 1 et 2 heures, selon le volume de l'installation.
Inspection complète
Objectif : Vérification des éléments intérieurs du contenant. Cette analyse détaillée permet de détecter toute anomalie, point d'usure ou niveau d'embouage pour une maintenance préventive précise.
Durée : Entre 2 et 4 heures, selon le volume de l'installation.
L'option « Vision Live » vous permet de suivre l'inspection en temps réel et de guider notre pilote, garantissant une transparence totale et une intervention parfaitement ciblée sur vos points d'attention.
Vos avantages : Conformité APSAD et continuité d'activité
L'adoption de l'inspection robotisée n'est pas seulement un choix technique ; c'est une décision stratégique qui génère des bénéfices opérationnels, financiers et sécuritaires concrets.
Notre efficacité repose sur une expertise solide et une connaissance approfondie des environnements industriels.
- Garantie de continuité d'activité :
- Protégez vos flux de revenus.
- L'inspection est réalisée alors que votre cuve reste en charge et votre système de protection incendie opérationnel. Vous éliminez ainsi les temps d'arrêt, les pertes de production et la complexité logistique associée à une vidange, sécurisant ainsi vos opérations et vos revenus.
- Économique et écologique :
- Optimisez vos ressources
- En évitant le rejet de milliers de mètres cubes d'eau, notre procédé préserve une ressource essentielle et réduit drastiquement vos coûts. La perte de volume d'eau est limitée à seulement 5 à 10 % lors d'un nettoyage, une approche vertueuse qui s'inscrit pleinement dans le "défi de l’industrie de demain".
- Sécurité maximale :
- Une culture du risque maîtrisée
- Notre certification Risque Chimique Niveau 2 (RCH N2) n’est pas un simple label ; elle est le fruit d’une expertise issue des sapeurs-pompiers. Elle témoigne d’une culture de la sécurité et d’une discipline opérationnelle rigoureuse, garantissant une maîtrise parfaite des protocoles sur les sites industriels les plus sensibles.
- Maintenance prédictive et maîtrise des Coûts :
- Passez du réactif au proactif
- La rapidité de nos interventions (2 à 4 heures pour une inspection complète) simplifie la planification. Vous obtenez une vision claire de l'état de vos actifs, ce qui vous permet d'anticiper les travaux, d'agir de manière préventive et d'optimiser l'allocation de vos budgets de maintenance.
Que faire si l'audit révèle un niveau critique de sédiments ?
L'inspection est l'étape du diagnostic. Mais que se passe-t-il si le drone révèle 30 cm de boue au fond de votre cuve sprinkler ? Faut-il alors vidanger pour nettoyer, annulant tous les bénéfices précédents ? Absolument pas. Visi'eau Drone propose une solution intégrée "Diagnostic + Remède".
Si l'inspection valide la nécessité d'un curage, nous déployons nos robots nettoyeurs en charge. Ces unités mobiles aspirent les sédiments détectés par le drone, les envoient vers une unité de filtration externe, et réinjectent l'eau propre dans le réservoir.
Continuité totale : Le passage de l'inspection au nettoyage se fait sans rupture de protection.
Logique économique : Vous ne payez le nettoyage que s'il est techniquement justifié par l'audit vidéo préalable. Cette approche séquentielle (Inspecter d'abord, Nettoyer si nécessaire) est la méthode la plus rationnelle pour gérer vos budgets de maintenance.
Une expertise reconnue au service des industries les plus exigeantes
Visi'eau Drone est plus qu'un prestataire de services ; nous sommes un partenaire de confiance, certifié et expérimenté, capable de répondre aux exigences des secteurs industriels les plus critiques.
Notre crédibilité s'appuie sur plus de 27 ans d’expérience cumulée dans les domaines de la protection incendie et de l'inspection garantissant une compréhension fine de vos enjeux réglementaires et opérationnels. Notre polyvalence nous permet d'intervenir dans des secteurs variés où la continuité d'activité est vitale. Par exemple, dans l'industrie agroalimentaire pour protéger des environnements sensibles, dans l'industrie chimique où la maîtrise des risques est non négociable, ou encore dans la logistique pour sécuriser des entrepôts à forte valeur ajoutée. Notre expertise s'étend également aux industries pharmaceutique, automobile, textile et papetière. Notre savoir-faire s'applique à tous types d'installations (cuves métalliques ou en béton, bassins enterrés ou hors-sol) et dans des environnements complexes, y compris les zones ATEX et les accès confinés.
Image de fxquadro sur Freepik
Des livrables à haute fiabilité pour des décisions éclairées
La valeur d'une inspection réside dans la clarté et la fiabilité de ses conclusions.
Nos rapports sont conçus comme de véritables outils d'aide à la décision pour toutes vos parties prenantes, vous fournissant les informations cruciales pour piloter votre maintenance, garantir votre conformité et gérer vos risques.À l'issue de chaque intervention, vous recevez un dossier complet incluant :
- Dossier photos : Un compte rendu visuel en haute définition qui documente l'état précis de chaque composant inspecté.
- Rapport normé : Soumis à un processus de double vérification rigoureux, ce document n'est pas seulement un rapport technique : c'est un dossier de conformité qui fait foi auprès de vos assureurs, des auditeurs et des autorités réglementaires, réduisant ainsi le risque administratif et juridique.
- Attestation de passage : Le document officiel qui justifie de la réalisation du contrôle périodique de vos installations.Transformez une contrainte réglementaire en un levier d'amélioration continue pour vos opérations.
Questions fréquemment posées
Voici quelques questions fréquentes sur notre entreprise.
De l'inspection visuelle à la vérification des soupapes d'isolation, chaque étape est détaillée pour vous permettre de maintenir votre système de protection incendie en parfait état de fonctionnement et en conformité avec les normes réglementaires en vigueur.
Inspection visuelle :
- Examinez visuellement la cuve pour détecter toute corrosion, dommage, ou signe d’usure.
- Vérifiez l’intégrité structurelle de la cuve.
Contrôle de pression :
- Vérifiez la pression de l’eau dans la cuve pour vous assurer qu’elle est maintenue à un niveau adéquat.
- Utilisez un manomètre pour mesurer la pression.
Test de débit :
- Activez le système sprinkler pour effectuer un test de débit et vérifiez la distribution uniforme de l’eau.
Inspection des têtes de sprinkler :
- Examinez chaque tête de sprinkler pour vous assurer qu’elle est propre et libre de toute obstruction.
- Vérifiez l’intégrité des fusibles thermiques et remplacez-les si nécessaire.
Vérification des alarmes :
- Testez les alarmes pour vous assurer qu’elles signalent correctement toute baisse anormale de pression.
Inspection des conduites d’eau :
- Examinez les conduites d’eau pour détecter toute fuite ou signe de corrosion.
- Vérifiez que les conduites permettent un flux d’eau adéquat.
Vérification des soupapes d’Isolation :
- Testez les soupapes d’isolation pour vous assurer qu’elles fonctionnent correctement.
Examen des documents de conformité :
- Vérifiez la documentation pour vous assurer que la cuve est conforme aux normes en vigueur.
- Assurez-vous que les inspections régulières ont été effectuées.
Un chemin de contrôle pour une cuve sprinkler, également appelé un itinéraire de contrôle, désigne le parcours ou la séquence d’actions spécifiques effectuées lors de l’inspection, de la maintenance ou du contrôle d’une cuve incendie équipée de sprinklers.
Il s’agit d’un processus structuré, utilisé notamment dans l’industrie nucléaire visant à garantir le bon fonctionnement et la conformité de la cuve sprinkler, assurant ainsi une protection efficace contre les incendies.
Voici les étapes typiques d’un chemin de contrôle pour une cuve sprinkler :
- Planification : Élaboration d’un calendrier d’inspections et de contrôles en fonction des réglementations locales et des exigences spécifiques de l’installation.
- Accès sécurisé : Assurer un accès sécurisé à la cuve, en suivant les protocoles de sécurité et en obtenant les autorisations nécessaires.
- Vérification visuelle : Inspection visuelle de l’état général de la cuve, y compris l’intégrité structurelle, la présence de corrosion, de fuites ou d’autres anomalies apparentes.
- Contrôle des sprinklers : Vérification individuelle de chaque sprinkler pour s’assurer de leur bon état, de l’absence d’obstructions, et de leur conformité aux normes en vigueur.
- Mesures et enregistrements : Prise de mesures (le cas échéant) et enregistrements détaillés de toutes les observations, tests, et actions réalisées pendant le contrôle.
- Compte rendu de conformité : Génération de compte-rendu documentant les résultats du contrôle, les éventuels désordres détectés. Le tout est accompagné de photos et de vidéos
- Suivi régulier : Établissement d’un suivi pour proposer les futures inspections et entretien
Le chemin de contrôle pour une cuve sprinkler varie en fonction des spécificités de l’installation, des normes réglementaires locales, et des recommandations des fabricants d’équipements de protection incendie. Il est essentiel de suivre un tel chemin de contrôle de manière régulière pour garantir le bon fonctionnement des systèmes de protection incendie.
Oui. L'inspection par ROV permet de répondre aux exigences des référentiels (comme l'APSAD R1) concernant la vérification de l'état interne des réservoirs. Notre rapport détaillé, appuyé par des images HD datées et localisées, constitue une preuve tangible de l'état de votre installation pour votre assureur et les organismes de contrôle.
Nous inspectons tous les points critiques du système :
L'état de la crépine d'aspiration (propreté, obstruction).
La plaque anti-vortex.
Le fonctionnement du robinet flotteur et la clarté de la jauge de niveau.
L'accumulation de boues ou sédiments au fond (qui pourraient boucher les pompes).
La corrosion des parois (piqures, rouille) et l'état du liner d'étanchéité.
Oui, nous intervenons sur tous les types de stockages Sprinkler. Nos drones sont équipés d'éclairages puissants pour les bassins enterrés en béton (souvent très sombres) et sont adaptés pour inspecter les structures métalliques des cuves aériennes, y compris les tirants et la boulonnerie interne.
Notre rapport quantifie le niveau de sédimentation. Si le volume de boue met en péril le fonctionnement des pompes (risque d'aspiration de débris), nous vous alerterons sur la nécessité d'un nettoyage. Le drone permet justement de ne déclencher ces opérations de nettoyage coûteuses (qui nécessitent souvent une vidange) que lorsque c'est vraiment nécessaire.
Passez de la contrainte réglementaire à l'excellence opérationnelle
« Prolonger la durée de vie de vos actifs industriels avec des interventions efficaces, rapides et sûres. »
Ne subissez plus la maintenance comme une simple contrainte. Transformez-la en un avantage concurrentiel. Notre approche vous permet de renforcer votre conformité, de sécuriser votre production et d'optimiser la gestion de vos actifs sur le long terme.
